| Plaats van herkomst: | Beschikbaar |
| Merknaam: | Chuangyin |
| Certificering: | IEEE/ANSI,KEMA,CE |
| Modelnummer: | JDZX9-12Q, JDZX9-12QC |
| Min. bestelaantal: | 1set |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | multiplex |
| Levering vermogen: | 36.000.000 PCs per jaar |
| Type: | epoxyhars | Geschatte frequentie: | 50/60HZ |
|---|---|---|---|
| Hoogste Voltage: | 12KV | Installatie: | Binnen |
| Standsrd: | IEEE/ANSI/IEC | kleur: | rood |
| Hoog licht: | middelgrote voltage potentiële transformator,de transformator van het enige fasevoltage |
||

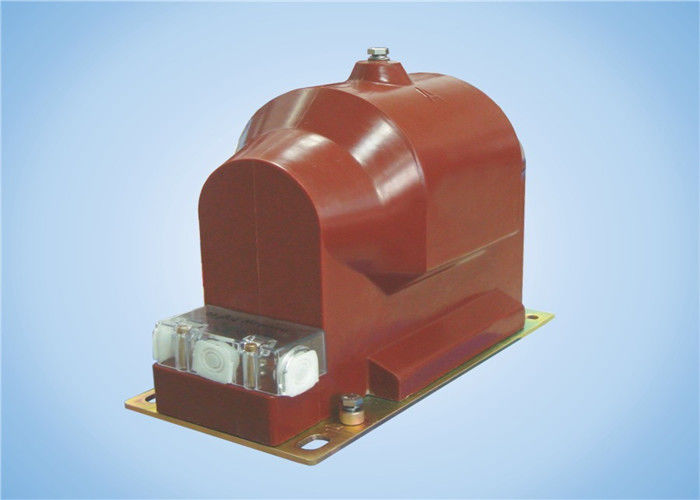

JDZX9-12Q, Binnen Eenfasige Epoxyharstype van JDZX9-12QC 12kV Voltagetransformator
Beschrijving
Het epoxyharsafgietsel en de volledige ingesloten bouw, zijn gebruikt binnenschakelaarkabinet om voltage, stroom en het beschermende aflossen in enige fase of AC kring in drie stadia met de frequentie 50Hz of 60Hz en hoogste voltage voor equipement 12kV te meten.
De ijzerkern keurt geavanceerde koudgewalste siliciumstaalplaat goed. Werd de hoogspannings uitgaande lijn van het primaire winden gehaald uit vanaf bovenkant van het product; de uitgaande lijn van het secundaire winden werd gehaald uit van transversale kant van het product.
Technische parameter
1. Installatieplaats: Binnen
2, schatten Frequentie: 50/60Hz
3, de factor van de Ladingsmacht: cosφ=0.8 (bekleding)
4, Technische standaardovereenstemming met CEI 60044-2 (CEI 61869-1&3)
| Type |
Geschatte primair voltage (kV) |
Geschat secundair voltage (kV) | De combinatie van nauwkeurigheidsklassen |
Nominaal vermogen (VA) |
Thermische beperkende stroom (VA) |
Geschat isolatieniveau (kV) |
|
JDZX9-12Q |
11/√3 |
0.11/√3/0.11/3 |
0.2/6P (3P) | 25/100 | 400 |
12/28/75 |
| 0.5/6P (3P) | 50/100 | |||||
| 1/6P (3P) | 100/100 | |||||
| JDZX9-12QC | 11/√3 |
0.11/√3/0.11/3 |
0.2/6P (3P) | 60/150 | 800 | 12/28/75 |
| 0.5/6P (3P) | 120/150 | |||||
| 1/6P (3P) | 250/150 | |||||
|
0.11/√3/0.11/√3/0.11/3 |
0.2/0.2/6P (3P) | 30/30/150 | 400/400 | |||
| 0.2/0.5/6P (3P) | 30/50/150 | |||||
| 0.5/0.5/6P (3P) | 50/50/150 |
Nota: Op verzoek zijn wij blij om transformatoren volgens andere technische bril aan te bieden.
Overzichtstekening
