Plaats van herkomst: | Shenzhen |
Merknaam: | Chuangyin |
Certificering: | KEMA,CE,TUV,SGS |
Modelnummer: | JLSZW6-12 |
Min. bestelaantal: | 1set |
---|---|
Prijs: | Negotiable |
Verpakking Details: | multiplex |
Betalingscondities: | L/C, T/T, D/A, D/P, Western Union, MoneyGram |
Levering vermogen: | 36,000,00pcs per jaar |
Installatieplaats: | Outdoor | Geschatte freequency: | 50/60HZ |
---|---|---|---|
standaard: | IEC60044-1&2 IEC61869-1&2&3 | certificaat: | KEMA, CE, TUV, SGS |
Hoog licht: | middelgrote voltagetransformator,de transformator van het enige fasevoltage |
12kv openlucht drie-Uitdrukking Epoxyharstype
1.Product inleiding:
JLSZW6-12 het openlucht epoxyharsafgietsel in drie stadia combineerde transformator (ook genoemd hoogspanning openluchtbevoegdheden die kabinet meten), wordt samengesteld uit twee huidige transformatoren en twee potentiële transformatoren; wijd wordt gebruikt openlucht voor het meten van stroom en stroom in het elektrische systeem met frequentie 50Hz of 60 Herz en hoogste voltage voor materiaal 12kV. Het product heeft de eigenschap van hoge precisie, lage temperatuurstijging, het vuurvast maken, explosiebescherming, de preventie van de elektriciteitsdiefstal en goede dynamische hete stabiliteit enz.
2.Technical gegevens:
1 installatieplaats: Openlucht
2 geschatte Frequentie: 50/60hz
3 de Factor van de lastmacht: cosθ =0.8 (bekleding)
4 technische Standaardovereenstemming met IEC60044-1&2 IEC61869-1&2&3
3. Specificatie
Voltagetransformator
Nominale spanningverhouding (kV) | Nauwkeurigheidsklasse | Nominaal vermogen (VA) | Maximum output (VA) | Geschat Isolatieniveau (kV) |
11/0.1 11/0.11 |
0,2 of 0,5 | 15 of 25 | 300 | 12/28/75 kV |
Huidige transformator
Geschatte huidige verhouding (A) | Nauwkeurigheidsklasse | Nominaal vermogen (VA) | Geschatte thermische stroom van korte duur (Ith) | Geschatte dynamische stroom | Geschat Isolatieniveau (kV) |
5~300/5 | 0,2 of 0.2S | 7.5 of 15 | 100 Ith | 2.5 Ith | 12/28/75 kV |
4.Outline tekening

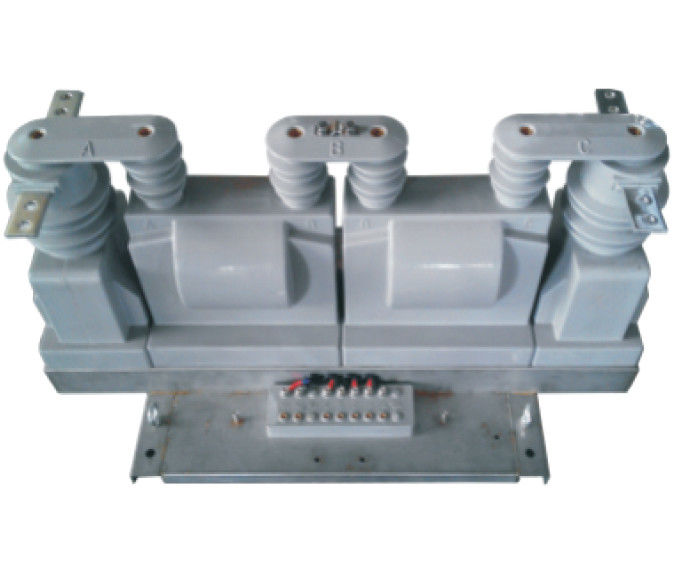

5.Photos
