| Plaats van herkomst: | Shenzhen |
| Merknaam: | Chuangyin |
| Certificering: | Kema,CE,SGS,TUV |
| Modelnummer: | JSZV20-12R |
| Min. bestelaantal: | 1set |
|---|---|
| Prijs: | negotiable |
| Verpakking Details: | De kartonverpakking voor plaatst, één reeks met inbegrip van drie stuk met Componenten |
| Betalingscondities: | Bevestigingsbrief, D/A, D/P, T/T, Western Union, MoneyGram |
| Levering vermogen: | 36,000,00pcs per jaar |
| Nettogewicht: | 57KG/pcs | Isolatieplaats: | Binnen |
|---|---|---|---|
| Functie: | Hoge Betrouwbaarheid, Laag Magnetisme van Kern | Bouw: | volledig-ingesloten |
| Pakket: | 1pcs/Plywood=445*440*440mm | um: | 12KV |
| Hoog licht: | middelgrote voltagetransformator,de transformator van het enige fasevoltage |
||

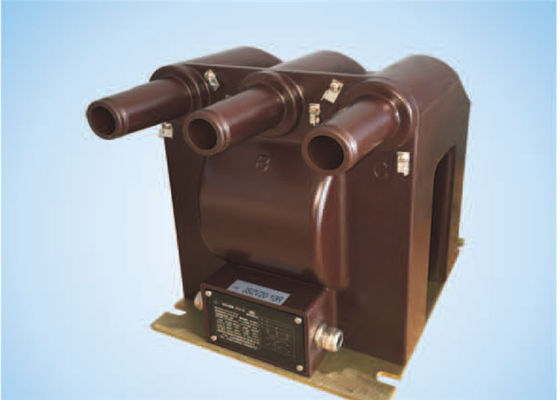

JSZV20-12R MV VT van de Voltagetransformator 12kV RINGStype van IEEE Weerstandsverontreiniging
1.Product inleiding:
Voltagetransformator met volledig ingesloten gegoten isolatiestructuur, de primaire en secundaire winding en toroidal kern allen ingekapseld in epoxy gietend lichaam, dat elleboog-type stop gebruikt om de buitenisolatiecreepage afstand en weerstandsverontreiniging en vochtigheidsprestaties te verhogen. Het wordt gebruikt binnen voor het meten van voltage, stroom en het beschermende aflossen in AC kring in drie stadia met de frequentie 50Hz of 60Hz en hoogste voltage voor materiaal 12M
De primaire kegel stemt met figuur 7 van IEEE 386-2006 overeen.
Technische Gegevens
1. Installatieplaats: Binnen
2. Geschatte frequentie: 50/60Hz
3. De factor van de ladingsmacht: coscD=0.8 (bekleding)
4. Technische standaardovereenstemming met: CEI 60044-2
CEI 61869-1 &3
Specificatie:
| Punt | Specificatie | Eenheid | Gegevens |
| 1 | Um | kV | 12 |
| 2 | Geschat Isolatieniveau | kV | 12/28/75 |
| 3 | Geschat Primair Voltage | V | 11000 |
| 4 | Geschat Secundair Voltage | V | 110 of 220 |
| Type |
Geschatte primair voltage (kV) |
Geschat secundair voltage (kV) | De combinatie van nauwkeurigheidsklassen |
Nominaal vermogen (VA) |
Thermische beperkende stroom (VA) |
Geschat isolatieniveau (kV) |
| JSZV20-12R | 11 |
0,11 |
0,2 | 25 | 500 | 12/28/75 |
| 0,5 | 50 | |||||
| 1 | 80 | |||||
|
0.11/0.11 |
0.2/0.2 | 10/10 | 400/400 | |||
| 0.2/0.5 | 10/20 | |||||
|
0.11/0.22 |
0.2/6P (3P) | 20/800 | 300/800 | |||
| 0.5/6P (3P) | 50/800 |
Opmerkingen: Op verzoek zijn wij blij om transformatoren volgens andere normen of met niet genormaliseerde technische bril aan te bieden.
Overzichtstekening
