Plaats van herkomst: | Shenzhen |
Merknaam: | Chuangyin |
Certificering: | Kema,CE,SGS,TUV |
Modelnummer: | JDZX16-12R |
Min. bestelaantal: | 1set |
---|---|
Prijs: | negotiable |
Verpakking Details: | De kartonverpakking voor plaatst, één reeks met inbegrip van drie stuk met Componenten |
Betalingscondities: | Bevestigingsbrief, D/A, D/P, T/T, Western Union, MoneyGram |
Levering vermogen: | 36,000,00pcs per jaar |
Geschat isolatieniveau: | 12 kV | Ustage: | Schakelaarkabinet |
---|---|---|---|
Type: | JDZX 8-12R | Geschat Primair Voltage: | 11/√3 |
Materiaal: | epoxyhars | frequentie: | 50/60HZ |
Hoog licht: | middelgrote voltagetransformator,middelgrote voltage potentiële transformator |

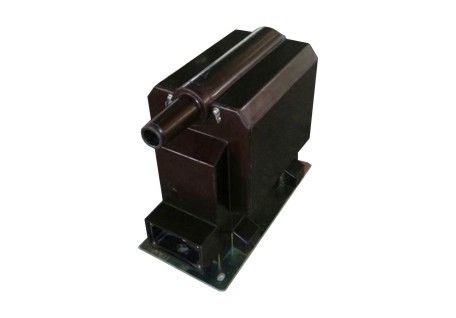

De Transformatormv van JDZX16-12R 12kV de Binnen Eenfasige Potentiële transformator van de Voltagetransformator
1.Product inleiding:
Het epoxyharsafgietsel en de volledige ingesloten bouw, zijn gebruikt binnenschakelaarkabinet om de het voltage, de stroom en het beschermende aflossen in enige fase of AC kring in drie stadia met de frequentie 50Hz of 60Hz en hoogste voltage voor materiaal te meten 12 kV.
De ijzerkern keurt geavanceerde koudgewalste siliciumstaalplaat goed. Werd de hoogspannings uitgaande lijn van het primaire winden gehaald uit vanaf bovenkant van het product; de uitgaande lijn van het secundaire winden werd uit gehaald
van transversale kant van het product.
De primaire kegel stemt met figuur 7 van IEEE 386-2006 overeen.
Gebruikstermijnen
J: Voltagetransformator
D: Eenfasig
Z: Gietende isolatie
X: Het overblijvende voltage winden
18: Ontwerp Nr.
12: Nominale spanning
R: Met zekering voor bescherming
1. Geschat primair voltage: 20/√3or 15/√3 enz.
2. Technische standaardovereenstemming met CEI-60044-2:2003part2 Instrument transformator-Part2: aanleidinggevende voltagetransformatoren
Type |
Geschatte primair voltage (kV) |
Geschat secundair voltage (kV) | De combinatie van nauwkeurigheidsklassen |
Nominaal vermogen (VA) |
Thermische beperkende stroom (VA) |
Geschat isolatieniveau (kV) |
JDZX18-12R |
15/√3 20/√3 22/√3 |
0.1/√3 0.11/√3 |
0,2 | 30 | 300 |
17.5/38/95 24/50/125 |
0,5 | 50 | |||||
1 | 80 | |||||
0.1/√3/0.1/3 0.11/√3/0.11/3 |
0.2/6P (3P) | 15/50 | 300 | |||
0.5/6P (3P) | 30/50 | |||||
0.5/0.5/6P (3P) | 50/50/150 |
Opmerkingen: Op verzoek zijn wij blij om transformatoren volgens andere normen of met niet genormaliseerde technische bril aan te bieden.
